Да тогда уж просто создать тип элемент трубопровода)
Это с электро
Сообщение из Telegram.
А есть пример?) чтобы у элемента или детали была ссылка на элемент к которому мы присоединяем в данном случае на трубу)
Какая ссылка?
Сообщение из Telegram.
Ну вот изначально, то что я объяснял, выбираю простановку опор и тыкаю на трубу, если в базе есть подходящая опора по диаметру, то опора подвязывается.
А я хочу сделать, чтобы я выбирал опору и тыкал на любую трубу любого диаметра, устанавливалась опора.
Чтобы это сделать, нужно в параметрах опоры в условном диаметре и диаметре трубопровода сделать условие, которое будет брать эти диаметры с трубы на которую устанавливаю
Ком запросы мб
Сообщение из Telegram.

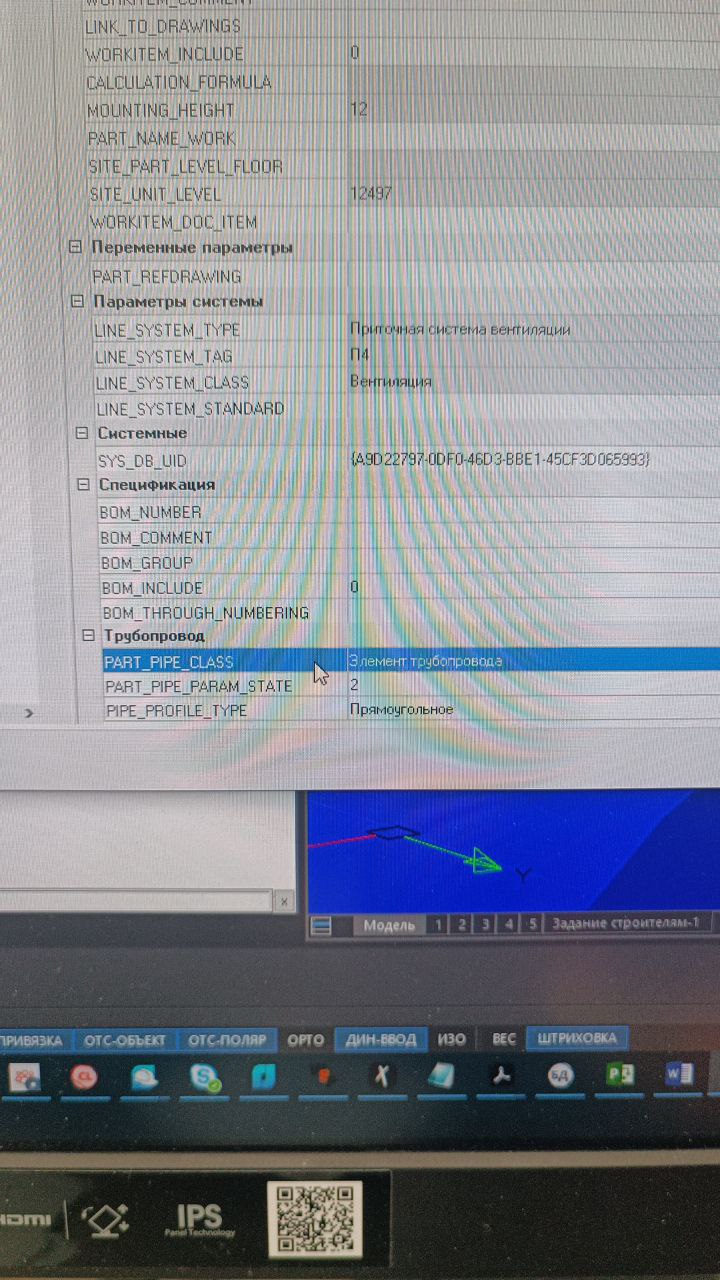

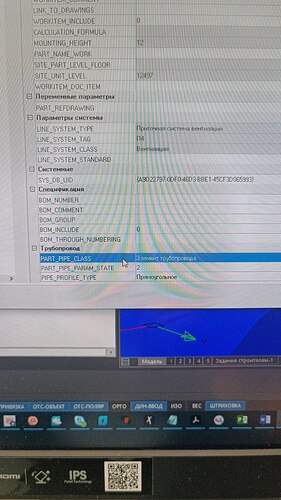

Это тип компонента трубопровода = элемент трубопровода
И ни каких формул
Сообщение из Telegram.
Деталь трубопровода стоит все окей, но как только убираешь диаметр, то опору программа не видит
Попробуем, спасибо!
Сообщение из Telegram.
Ребята, кто сталкивался с такими магическими вещами?

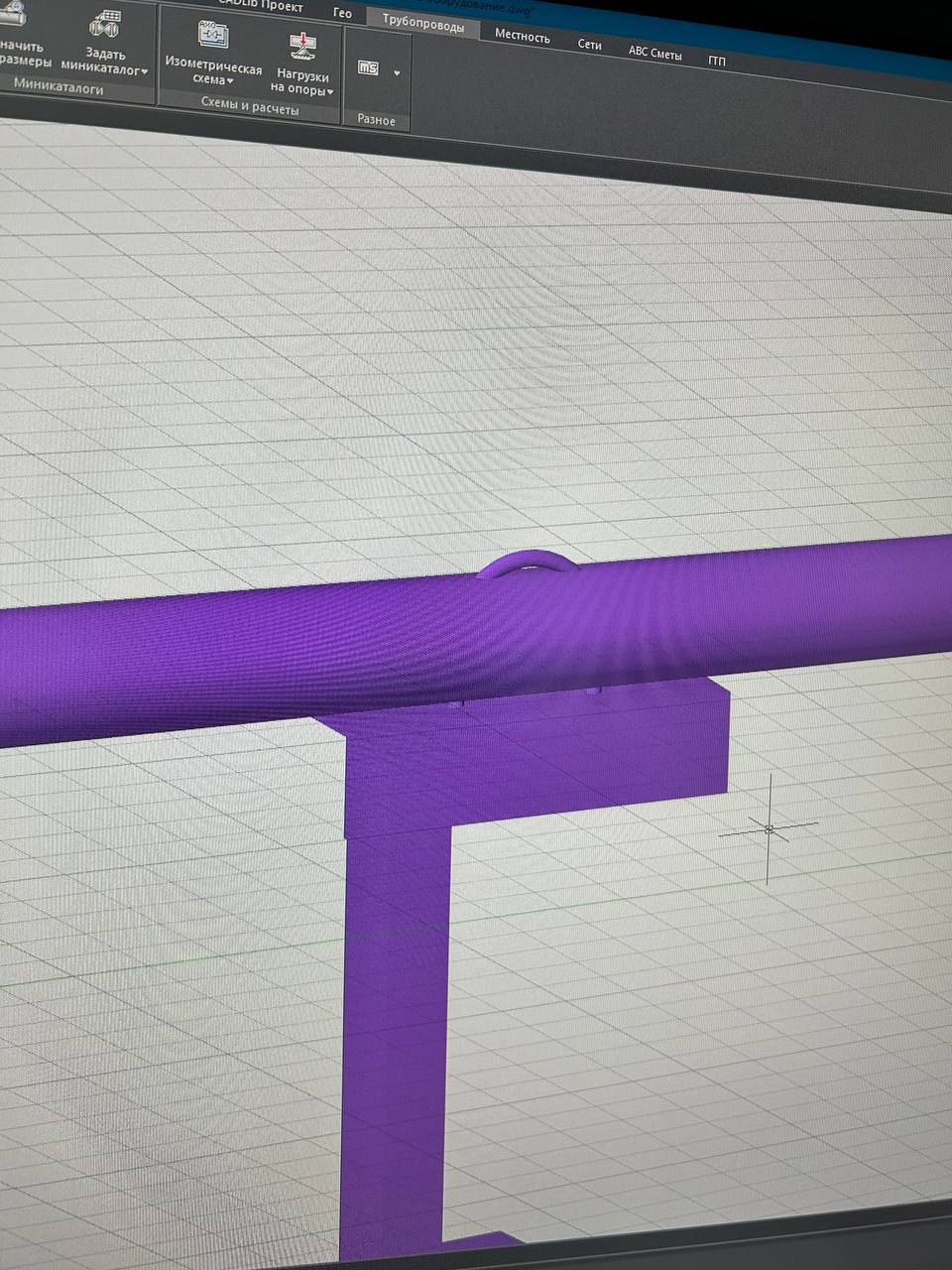

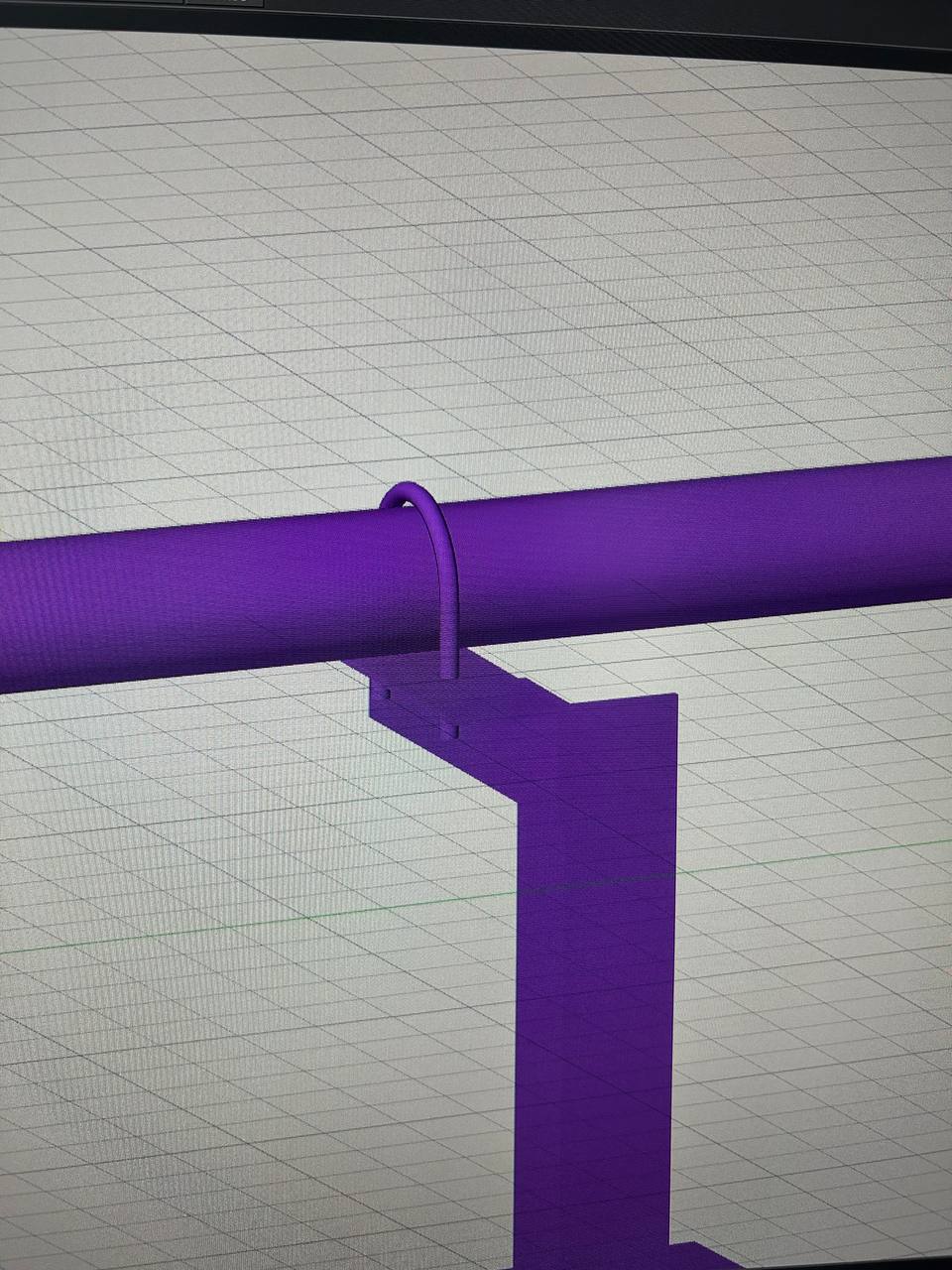

Ставлю опору на трубу, она ставится в неправильной ориентации, сохраняешь файл, закрываешь, затем открываешь заного и все ок, стоит как нужно.
У коллеги с этого же миникаталога ставится все правильно без махинаций
Чистка папки piping не помогло

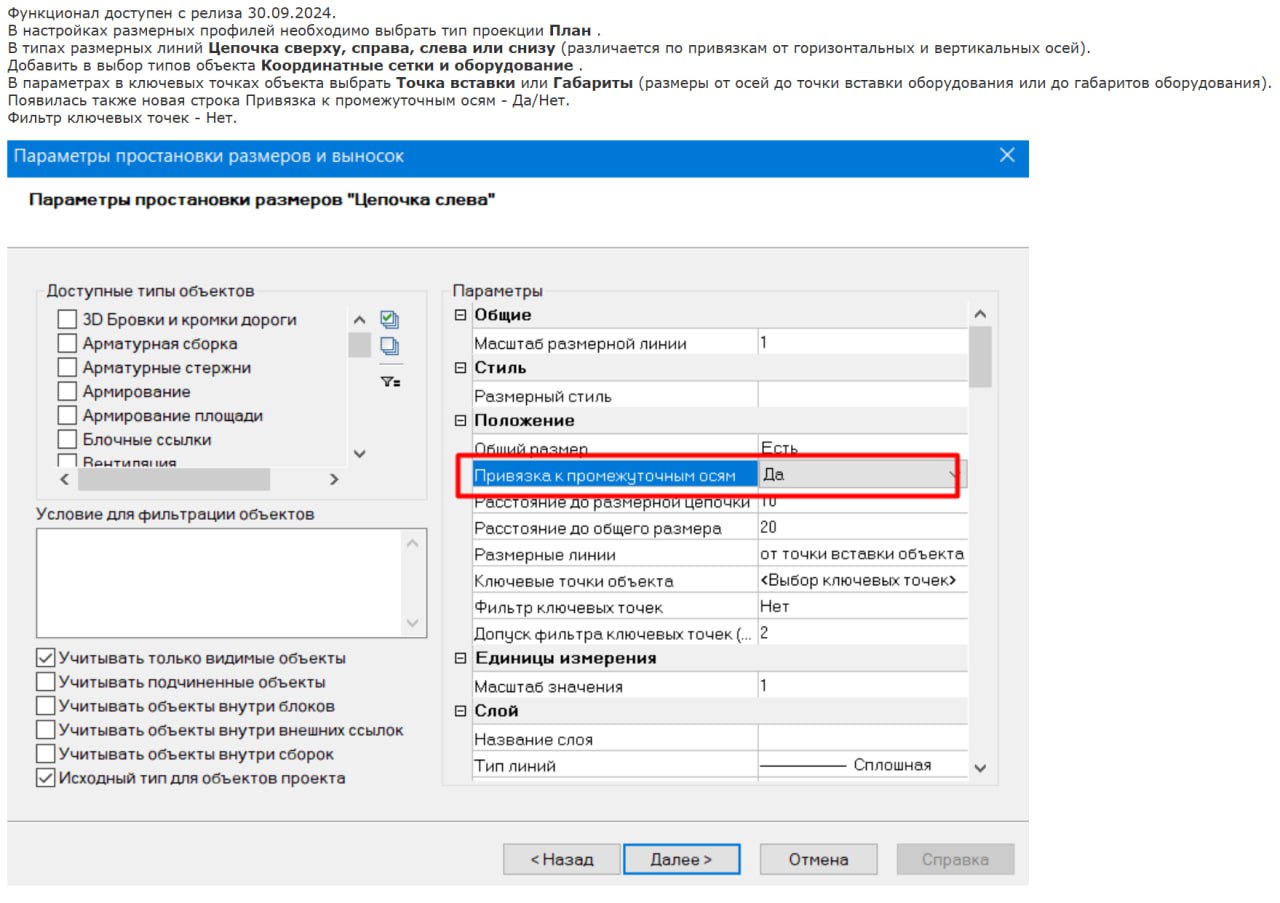

Коллеги, а как сделать, чтобы линейный размер привязывался к осям, а не к стенам?
Спасибо, попробую чуть позже, уже нарубил размеры ручками)
если шевельнуть опору по трассе, тоже должно правильно сориентироваться… причины и как бороться с этим, пока не искал. По ощущениям, когда вставляешь опору, она автоматически ставится с глобальной ориентацией, а потом уже пересчитывается с учетом направления трубопровода. Так вот, в каких то файлах, почему-то перестает автоматически пересчитываться направление опор… возможно что-то в параметрах трассировки
Здравствуйте! Подскажите, опоры и прочие элементы, которые смотрят на диаметр трубы, зависят только от ДУ? Просто сейчас столкнулись с ситуациях, когда диаметр наружний всю дорогу одинаковый, а ду отличается, так как трубопровод на другие параметры создается, отсюда встала проблема, что опоры не ставит на трубы с одинаковым наружним, но разным "внутренним"
Надеюсь не сильно запутал🙈
Зависят от параметра [Диаметр трубопровода] и он вроде системный. Эта радиус порта radius*2. Вообще есть параметр [Включение проверки по ду], ее относительно недавно добавили. Она вроде должна как раз по ду сравнивать, точно не знаю, не проверял
