Model Studio CS Отопление и вентиляция предназначен для разработки внутренних сетей отопления и вентиляции (марка ОВ). Инженерный программный комплекс для создания информационных моделей внутренних инженерных систем зданий и сооружений, а именно, систем отопления, вентиляции и кондиционирования воздуха, а также выпуска проектной/рабочей документации.
Напишу тогда сюда (видимо, придётся писать во все группы по очереди). Как в MS ОВ ограничить видимость элементов отопления и вентиляции в пределах одного этажа и сохранить эти настройки? Если чертить на плане, то при переводе модели в вид сверху будет видна только кровля, а все нижележащие этажи не будут видны (в режиме Каркас системы со всех этажей смешаются в кучу)
Вот, к примеру, для однотрубной системы отопления 9-этажного здания число секций на каждом этаже различное, потому и габариты радиаторов будут различные, и нужно вносить правки в систему отопления каждого этажа отдельно, изолируя видимость других этажей.
Вам во время моделирования надо ограничить видимость только одним этажом? Воспользуйтесь ограничивающей призмой
Можно ли создать несколько таких призм по числу этажей и сохранить положение границ в 3D, чтобы потом просто переключаться между этажами?
Нет, такое сделать не получится
Как вариант ещё можно настроить структуру в CADlib и включать/отключать только то, что нужно. Только не забывать привязывать свои объекты к структуре (в этом плане рабочие наборы в Revit поудобнее будут).
Спасибо
Сообщение из Telegram.
можно делать для каждого этажа модель в своем файле, который привязывать к уровням и структуре проекта
при этом модель будет разделена на части, что может быть не очень удобно для итогового получения изометрических/аксонометрических схем

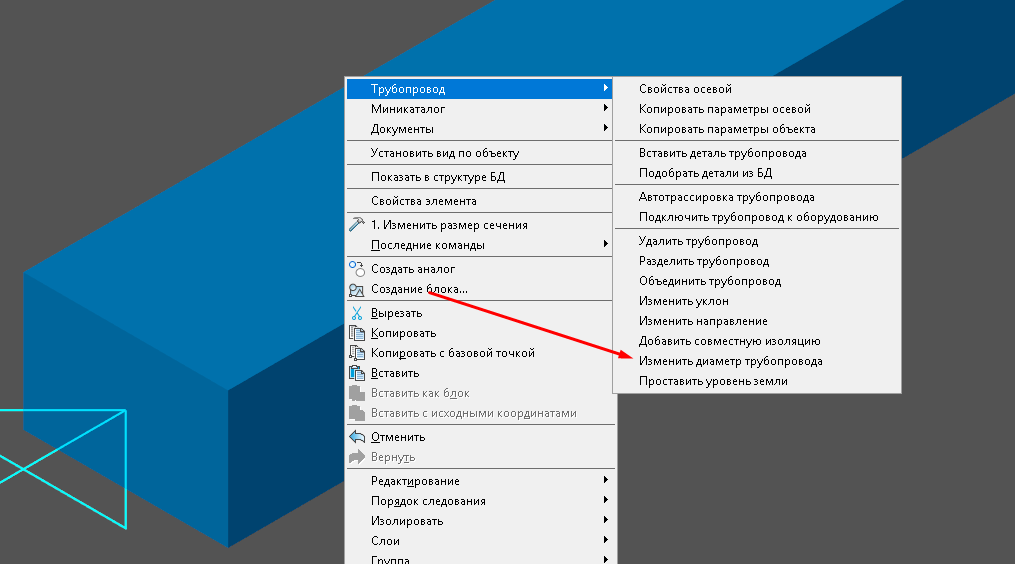

Здравствуйте. Подскажите, пожалуйста, как изменить размер уже построенного воздуховода? В свойствах пытался изменить ширину и высоту воздуховода (параметры), model studio никак не реагирует.
Спасибо.
Сообщение из Telegram.
Только странно, почему разработчики воздуховод называют трубопроводом. Техническая неграмотность прогаммистов. И нет у прямоугольного воздуховода никакого диаметра, а есть ширина и высота.
Ну для изменения кабельного лотка нужно было использовать пункт изменить трубу. Тоже недоумевал… Особенно когда вместо ширины лотка нужно было задать диаметр трубы)))
Коллеги, добрый день. Подскажите, какой опцией выполняется трассировка гибких воздуховодов? Просто сами элементы в библиотеке есть, но я так и не понял, как их отрисовать
Трассировка гибких воздуховодов выполняется аналогично обычным. Элементы в БД используются для применения к объектам 3D модели.
Кстати, я пробовал работать таким методом. Просто была мысль, что есть какой-то отдельный инструмент. Спасибо за ответ.
