Трассу также можно дополнить спец. объектом Гнутая труба, который размещается на сегменте и даёт возможность получения произвольного гиба. Команда находиться там же, где и Отрисовка трубопровода.

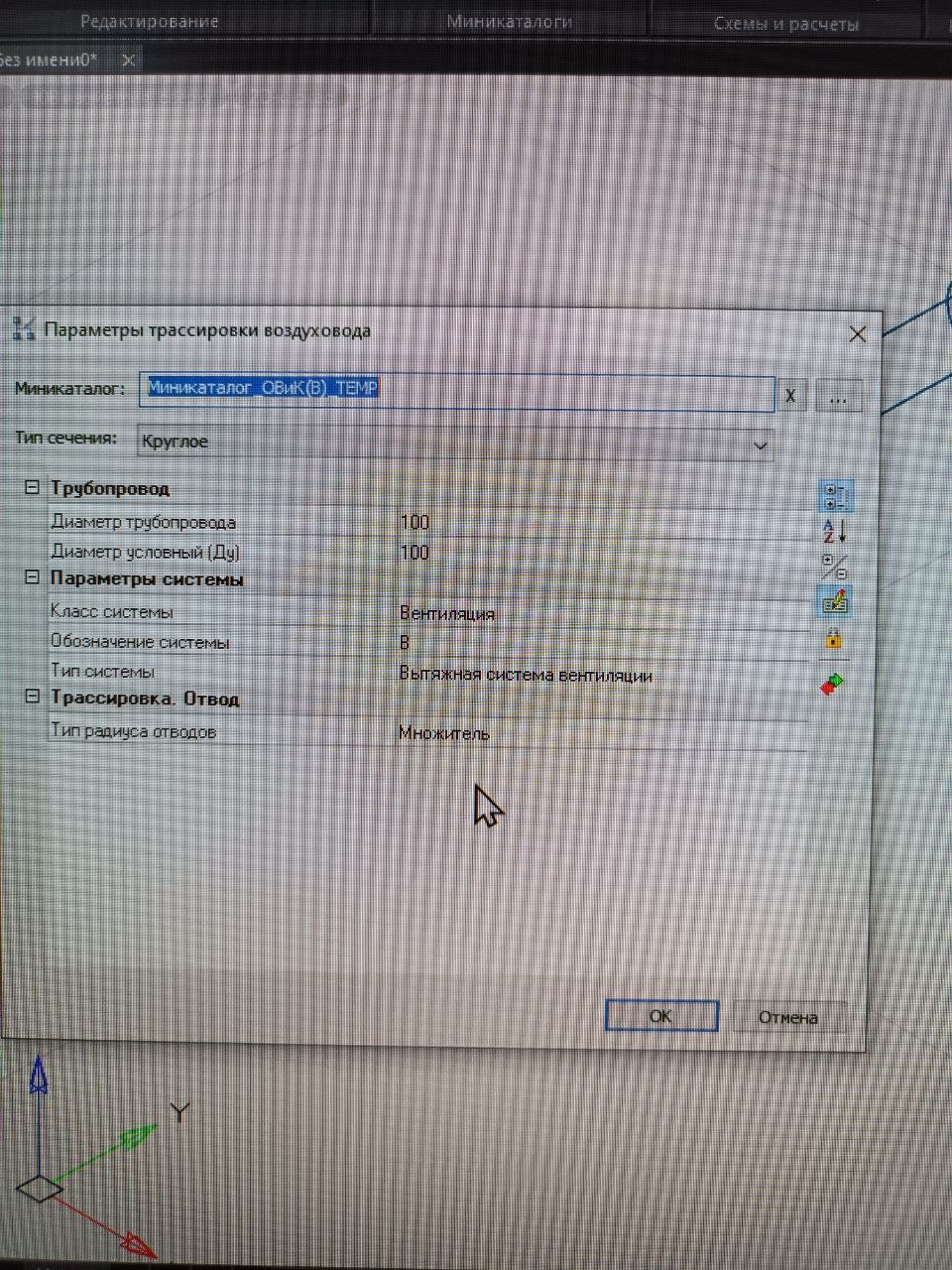

Добрый день. Появился вопрос по трассированию круглых воздуховодов: есть миникаталог, в котором есть два типа трубы одинакового диаметра, но разных материалов и конфигураций. При задании параметра трассировки можно указать только диаметр и тип параметры системы, однако выбор материала или ещё каких-то отличительных атрибутов отсутствует. Из-за этого трассировка начинается первым по списку элемету, подходящим по диаметру. Пока искал решение, попробовал “костыль”, начертить первый сегмент тем воздуховодом, что предлагает система, далее заменить его на нужный и продолжить через команду “продолжить трубопровод”, но и в этом случае система опять начинает чертить первым по списку элементом. Подскажите, как тут быть?
Работа с миникаталогом не предполагает, что в нем будут представлены несколько вариантов труб на один типоразмер. Миникаталог в части трубопроводов приближен к работе с классами…
В идеале миникаталог должен содержать лишь по одному элементу (материалу) каждого типа, который применяется в данных условиях
Сейчас при наличии нескольких вариантов труб, воздуховодов будет подбираться первый вариант, удовлетворяющий критериям отбора по диаметру
Кроме труб для всех остальных типов деталей есть возможность вывода диалога для уточнения нужного варианта. Для отводов это опция в общих настройках программы
Применить нужный вариант для труб вы можете непосредственно из БД из того же миникаталога командой Присвоить данные объекту на чертеже
В итоге, единственный вариант - это дробить миникаталог на мелкие части? Просто я вспоминаю, как бывают разнообразны у нас модели по части материалов и конфигураций изделий, что к примеру на тот же раздел ВК (на одно здание) может понадобится 5-6 миникаталогов… Немного непривычно, но если это единственный вариант, то будем работать таким образом
Я трубопроводчик технологических труб. Запилил в миникаталоги все трубы, фланцы, заглушки и всю фасонину с кранами на давление 1.6, те которые вероятно будут. Потом только добавлять. Долго , конечно.
Чтобы не плодить много миникаталогов в БД, попробуйте сделать один миникаталог на проект и в него сделать 5-6 вложенных
Понял, спасибо за подсказку
Alexey Guschin
Вас поблагодарили 3 раза
Кто-то освоил создание полноценной таблицы воздухообменов на основе данных из объекта Помещение?
Может ли объект Помещение показывать количество оборудования которое входит в его объем, как это было в ревите, например унитазы в СУ.

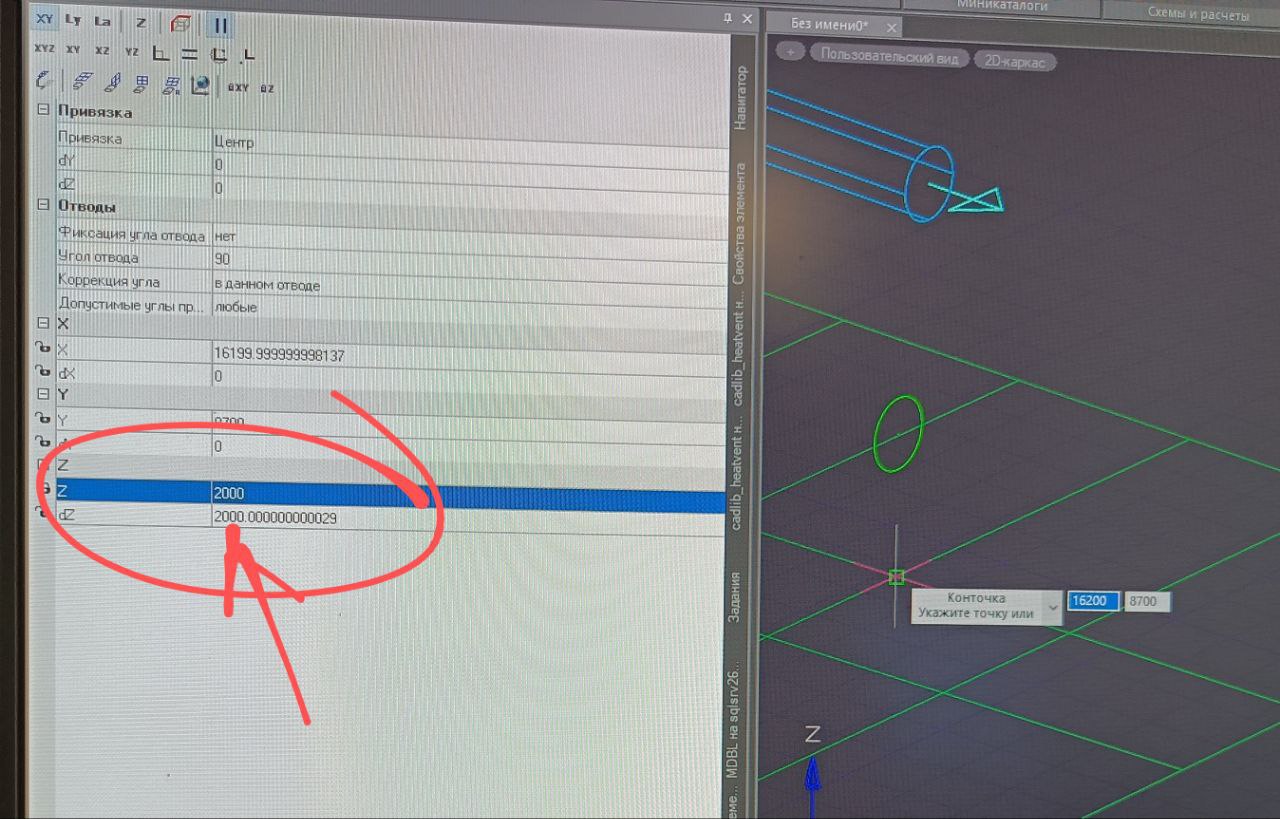

Добрый день. Небольшой вопрос: можно ли сделать так, что бы не привязываясь к какой либо сетке или поверхности задавать значение Z и выполнять трассировку? Просто сейчас если так сделать, то при вводе значения Z автоматом вписывается значение dZ и блокирование этого значения на 0 не помогает
Начинаешь как только трассировать, координаты задаешь, Потом при ОРТО ведёшь трубу.dZ=0. Правой кнопкой мыши жмешь , и переводишь указатель на замок Z
В итоге мы нашли немного другой способ, но и этот попробуем, спасибо
Дмитрий Соловьев
Вас поблагодарили 1 раз

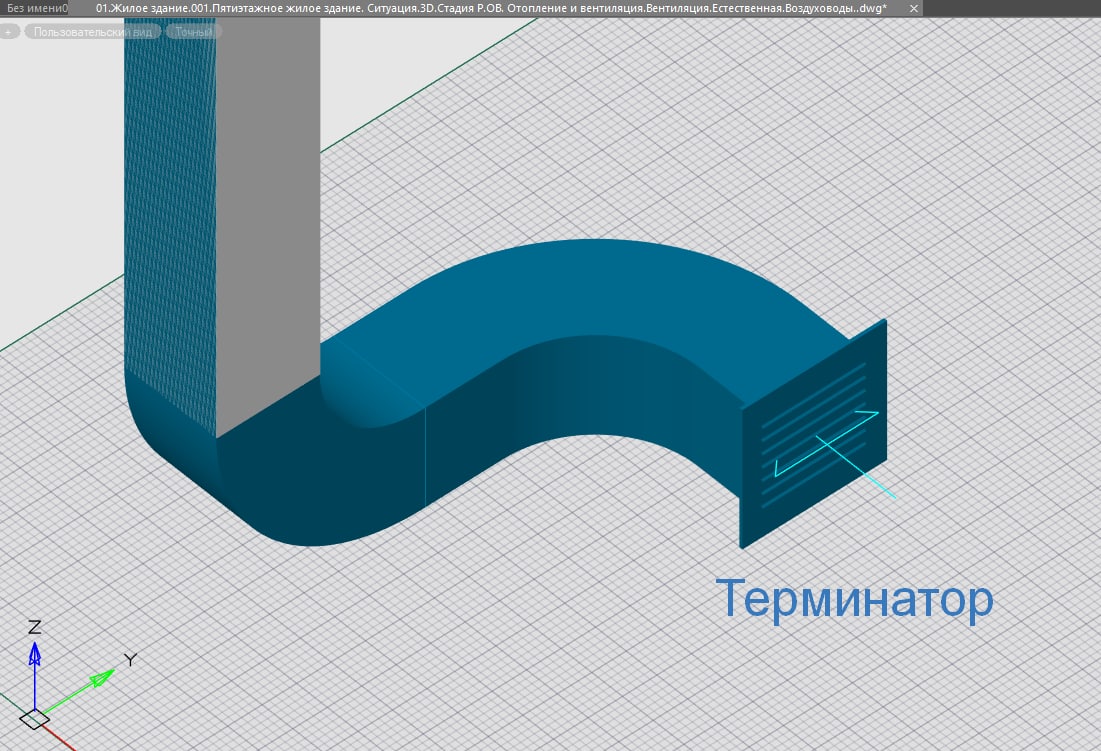

Коллеги, ОВ-шники. При вставке решётки на торец воздуховода, терминатор так и должен оставаться на этом месте?
На трубах в технологии, при вставке заглушки, также остается терминатор .
